MHVS-5B,MHVS-10B,MHVS-30B,MHVS-50B

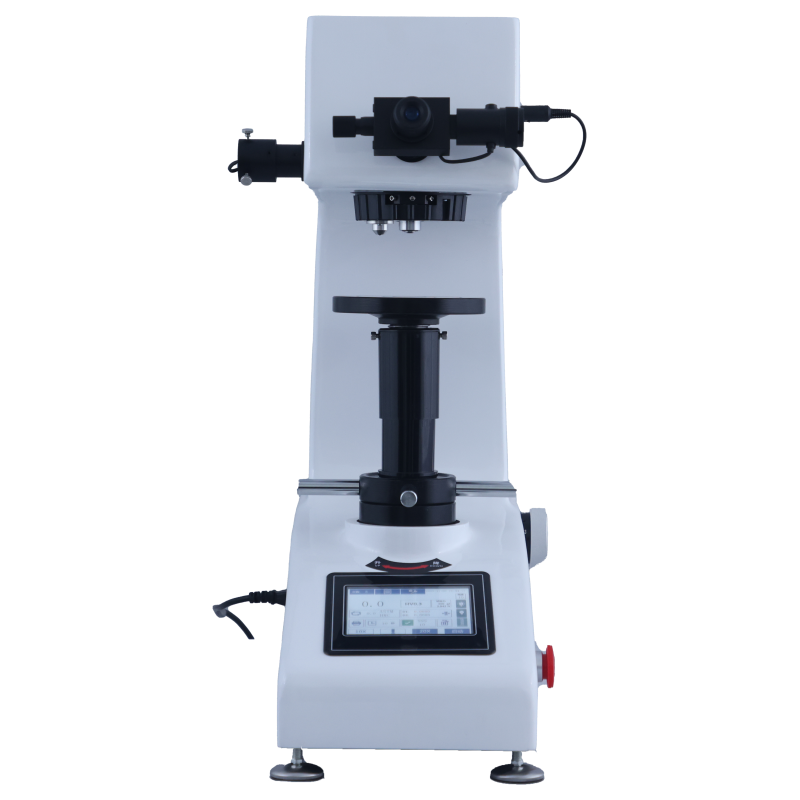

触摸屏手动转塔数显维氏硬度计MHVS-5B,MHVS-10B,MHVS-30B,MHVS-50B

本产器在机械，光学，光源上采用独特的、精密的设计，使压痕成像更清晰，测量更精确。采用全新彩色触摸显示屏LCD显示，操作界面采用菜单式结构，可在操作面板上选择硬度标尺HV或HK，测试的硬度值，自动计算，自动显示。可进行各种硬度值相互转换。本机配有10倍数显测量显微镜和40X或20X倍物镜都能参与测量，使测量范围更大，应用范围更广，并采用大屏幕，操作上更直观，更清晰，在屏幕上能显示试验方法、试验力、压痕长度、硬度值、试验力保持时间、测量次数、日期、时间、硬度转换值等功能。它具有转换标尺、存储、等功能, 压头与物镜手动转换定位精准，效率更高，并拥有可供连接数码相机和CCD摄像头的螺纹接口，方便选电脑软件分析测量。

主要功能

1、系统概况

本显微/维氏/努氏硬度测量软件按用户需求提供4个版本，每下一个版本包含上一个版本的所有功能:

基本版: 基本版提供一个USB摄像头和基本测量软件。该版本适用于带摄像头端口的几乎所有硬度计。

带转塔控制版: 该版本能控制带RS232串口端口的硬度计，测量软件能和机器相互通讯。

半自动版: 该版本提供XY电动工作台，软件能按用户设置的模式自动生成测试位置，自动加载，自动测量一键完成。

全自动版: 该版本提供样品台升降控制（Z轴），在每个测试点可自动升降样品台实现测量图像自动调焦。

本介绍专门针对基本版。

2、系统需求

系统: 带Windows 系统(XP,Vista,7，8或10，32位 or 64位)的PC电脑（台式或笔记本均可）。至少需2个USB端口，一个用于软件加密狗，另一个用于USB摄像头。

系统软件: 微软MS Office (2003 或更高版本)，如果选择了pdf转换，则还需要Adobe Reader，用于生成报告。

3、主要功能

手动测量: 系统提供三种方法手动测量压痕：4点测量、拉对角线测量、和两点四线卡线测量.。

自动测量: 按一个按钮，系统自动测量压痕并得出测试结果；

硬化曲线：系统自动画出硬度值对测试点深度的曲线，并计算出硬度层深；

硬度转换、修正、有效验证：测出得到的硬度值HV或HK可按设置转换并显示其它硬度标尺如HB、HR等。对非平面样品表面测出得到的硬度值可得到修正。系统并根据硬度值计算出最小样品厚度，最小测试点只间距离，最小测试点到样品边缘距离。

断裂韧性: 可设置为测量压痕断裂韧性。

统计：统计值包括平均值、最大最小值、范围、标准偏差、Cp、Cpk等，自动生成。超出上下限的测试结果自动标出。

数据保存与调出: 每次测量结果，包括压痕图像与测量数据等，可以方便地保存于一个文档供以后调出修改和产生报告等。

报告: 系统能自动生成WORD或EXCEL测试报告，或直接转换成pdf文件。报告模板用户可自行修改，报告内容如测量数据、压痕图像、硬化曲线等可选。特殊报告格式，如企业自定义格式，可定制。用户还可输入自定义额外信息用于报告显示。

4、基本功能

视频/图像采集: 可打开任何DirectShow匹配的USB摄像头，采集并保存视频和图像文件

摄像头标定：摄像头可用标定尺标定，标定后系统可用于几何尺寸测量

标定管理: 系统可保存多个标定数据，用户可重命名、卸载、载入、删除等管理标定

几何尺寸测量: 系统可画出常见的几何形状并测出它们的几何尺寸，如线段、角度、长方形、弧线/圆环、椭圆、多边形、点到线、点到圆弧等.

图像处理: 系统提供丰富的图像处理工具，如亮度、对比度、Gamma、直方图深度等。对灰度图像，系统提供过滤找边缘工具，和一些标准的的图形图像操作如打开关闭腐蚀膨胀流水覆盖等等。

文档标注: 系统提供图像文档编辑器，可输入/编辑纯文字或含清单表格和图像等的复杂的文档（HTML格式）

相册管理: 多个图像可保存到一个相册文件，图像可含几何形状文档标注等矢量信息

数据保存与调出: 图像与测量数据等，可以方便地保存于一个文档供以后调出修改或产生报告等

报告: 几何尺寸测量结果可产生WORD文档

定倍打印: 根据打印机属性系统系统可打印出按用户指定的放大倍数的图像
